ARSITEKTUR DAN ORGANISASI KOMPUTER: CACHE MEMORY

        Pada sebuah komputer terdapat tiga komponen utama yang harus ada. Komponen-komponen tersebut adalah CPU, Memory, dan Input-Output. Jika ketiga komponen tersebut sudah terpenuhi maka sudah dapat disebut komputer.

Dalam dunia komputasi, memori adalah salah satu elemen penting yang memungkinkan komputer untuk menyimpan dan mengakses data dengan cepat dan efisien. Salah satu konsep yang sangat penting dalam manajemen memori adalah cache memori. Cache memori adalah jenis memori khusus yang berfungsi sebagai perantara antara prosesor (CPU) dan memori utama. Dengan kata lain, cache memori digunakan untuk menyimpan salinan data yang sering diakses oleh CPU, sehingga mempercepat proses akses data. Dalam artikel ini, kita akan membahas karakteristik utama sistem memori komputer, hierarki memori, serta peran dan fungsi cache memori.



Karakteristik Utama Sistem Memori Komputer

Sebelum kita membahas tentang cache memori, penting untuk memahami karakteristik utama dari sistem memori komputer secara umum. Berikut adalah beberapa karakteristik utama dari sistem memori komputer:

·     Lokasi Memori

Memori dapat berlokasi secara internal atau eksternal. Memori internal yang mencakup register prosesor (berada di dalam prosesor), cache, dan memori utama. Sementara itu, memori eksternal melibatkan media penyimpanan tambahan seperti disk optik, disk magnetik, dan pita yang dapat diakses oleh prosesor melalui pengontrol I/O.

·     Kapasitas Memori

Kapasitas memori diukur dalam jumlah kata (word) atau byte. Dimana 1 byte sama dengan 8 bit dan 1  kata sama dengan  16 bit atau 32 bit. Ini menentukan seberapa banyak data yang dapat disimpan oleh sistem.

·     Unit Transfer

Data dalam memori dapat ditransfer dalam bentuk kata (word) atau blok (block). Ini merujuk pada ukuran minimum data yang dapat dipindahkan dalam satu operasi transfer. Untuk memori internal, unit transfer sama dengan jumlah jalur listrik masuk dan keluar dari modul memori.

·     Metode Akses

Metode akses unit data memori merupakan konsep kunci dalam manajemen memori komputer yang memungkinkan sistem untuk mengambil dan menyimpan informasi dengan berbagai cara. Ada berbagai metode akses untuk mengakses unit data, termasuk akses secara berurutan, langsung, acak, dan pengelompokan. Setiap metode memiliki karakteristik dan kegunaannya sendiri.

Pertama, metode akses secara berurutan (Sequential access) mengacu pada pengorganisasian memori ke dalam unit data yang disebut rekaman. Pengambilan data harus dilakukan dalam urutan linear tertentu sesuai dengan susunan rekaman. Waktu akses dalam metode ini cenderung bervariasi tergantung pada posisi relatif data dalam rekaman.

Kedua, metode akses secara langsung (Direct access) melibatkan mekanisme baca-tulis bersama di mana setiap blok (block) atau rekaman memiliki alamat unik berdasarkan lokasi fisiknya. Ini berarti CPU dapat langsung mengakses blok atau rekaman tertentu tanpa harus melalui urutan linier. Namun, waktu akses dalam akses langsung juga cenderung bervariasi tergantung pada lokasi fisik blok atau rekaman yang diminta.

Ketiga, metode akses secara acak (Random access) mengacu pada mekanisme di mana setiap lokasi dalam memori memiliki alamat unik secara fisik. Waktu akses untuk mengambil data dari lokasi tertentu dalam memori tidak dipengaruhi oleh urutan akses sebelumnya dan tetap konstan. Hal ini memungkinkan sistem untuk memilih dan mengakses lokasi memori secara acak dan langsung tanpa perlu mengikuti urutan tertentu.

Keempat, metode akses secara pengelompokan (Associative) memungkinkan pengambilan kata-kata (words) berdasarkan sebagian isi daripada alamatnya. Setiap lokasi dalam memori memiliki mekanisme pengalamatan sendiri, dan waktu pengambilan konstan independen dari lokasi atau pola akses sebelumnya. Cache memori sering menggunakan akses asosiatif untuk menyimpan dan mengambil data dengan efisien.

·     Kinerja Memori

Kinerja memori adalah faktor kunci dalam menentukan efisiensi dan kecepatan operasi sistem komputer. Kinerja memori dinyatakan dalam berbagai parameter seperti waktu akses (latensi), siklus waktu memori, dan tingkat transfer.

Pertama, waktu akses (latensi) merupakan waktu yang diperlukan untuk melakukan operasi baca atau tulis pada memori. Untuk memori akses acak (RAM), latensi adalah waktu yang dibutuhkan untuk menemukan dan mengambil data yang diminta. Sedangkan untuk memori non-akses acak (bukan RAM), latensi adalah waktu yang dibutuhkan untuk mengatur mekanisme baca-tulis pada lokasi yang diinginkan.

Kedua, siklus waktu memori merupakan waktu total yang diperlukan untuk satu siklus operasi memori. Ini terdiri dari waktu akses ditambah dengan waktu tambahan yang diperlukan sebelum akses kedua dapat dimulai. Waktu tambahan ini mungkin diperlukan untuk mengatasi transien pada jalur sinyal atau untuk meregenerasi data jika dibaca secara merusak. Siklus waktu memori berkaitan dengan bus sistem, yang merupakan jalur komunikasi antara komponen-komponen dalam sistem komputer.

Ketiga, tingkat transfer adalah tingkat dimana data dapat ditransfer masuk atau keluar dari unit memori. Tingkat transfer ini penting untuk menentukan seberapa cepat data dapat diproses oleh sistem. Untuk memori akses acak (RAM), tingkat transfer juga terkait dengan siklus waktu memori, di mana tingkat transfer akan dipengaruhi oleh kecepatan siklus operasi memori.

Ketiga parameter ini digunakan untuk mengukur seberapa cepat dan efisien sistem memori dapat mengakses dan mentransfer data. Dengan memahami dan mengoptimalkan ketiga parameter ini, pengembang sistem dapat meningkatkan kinerja memori dan secara keseluruhan meningkatkan kinerja sistem komputer secara keseluruhan.

·     Tipe Fisik Memori

Memori komputer dapat berupa semikonduktor, magnetik, optik, atau magneto-optik. Pertama, memori semikonduktor adalah memori yang menggunakan material semikonduktor seperti silikon untuk menyimpan dan mengakses data. Kedua, memori permukaan magnetik adalah memori yang menggunakan media magnetik seperti hard disk drive (HDD) untuk menyimpan data. Ketiga, memori optik menggunakan cahaya untuk menyimpan dan mengakses data. Keempat, memori magneto-optik merupakan gabungan antara teknologi magnetik dan optik. Media memori magneto-optik menggunakan bahan yang dapat diubah secara magnetik dengan bantuan sinar laser. Setiap tipe memori memiliki karakteristik fisik yang berbeda.

·     Karakteristik Fisik Memori

Karakteristik fisik memori memainkan peran penting dalam menentukan keandalan dan kegunaan dari sistem penyimpanan data. Karakteristik fisik memori mencakup sifat-sifat seperti apakah data akan hilang saat daya dimatikan dan keerasan apakah data dapat dihapus atau tidak. Beberapa karakteristik fisik yang perlu diperhatikan dalam memilih jenis memori antara lain:

Pertama, memori volatile, yang cenderung mengalami degradasi atau kehilangan informasi saat daya listrik dimatikan.

Kedua, memori non-volatile, yaitu memori yang di mana informasi yang direkam tetap utuh tanpa adanya daya listrik dan tidak memerlukan energi tambahan untuk mempertahankan informasi tersebut.

Ketiga, memori permukaan magnetik, merupakan jenis memori yang tidak mudah kehilangan informasi. Sifat non-volatile memori ini membuatnya menjadi pilihan yang umum dalam sistem penyimpanan jangka panjang seperti hard disk.

Keempat, memori semikonduktor, yang dapat bersifat volatile atau non-volatile tergantung pada jenisnya. Memori semikonduktor juga memiliki keuntungan dalam hal kecepatan akses dan daya, membuatnya menjadi pilihan yang populer untuk aplikasi yang membutuhkan kinerja tinggi.

Kelima, memori yang tidak dapat dihapus, merupakan jenis memori yang tidak dapat diubah, kecuali dengan menghancurkan unit penyimpanannya. Jenis memori semikonduktor ini dikenal sebagai memori hanya baca (ROM).

·     Organisasi Memori

Organisasi memori adalah aspek kunci dalam desain dan manajemen sistem memori komputer yang mempengaruhi kinerja dan efisiensi keseluruhan. Organisasi memori melibatkan struktur fisik dan pengaturan bit dalam modul memori, terutama dalam konteks memori akses acak.

Satu komponen penting dalam organisasi memori adalah modul memori, yang merupakan unit dasar penyimpanan data. Modul memori ini dapat berupa berbagai jenis, seperti chip memori pada modul RAM atau sektor-sektor pada media penyimpanan non-volatile seperti hard disk.

Untuk memori akses acak, organisasi memori menjadi masalah desain kunci. Organisasi ini mengacu pada susunan fisik bit untuk membentuk kata (word), yang merupakan unit data yang dapat diakses secara langsung oleh prosesor. Struktur organisasi ini memengaruhi waktu akses dan efisiensi operasi memori secara keseluruhan.



Hierarki Memori

Hierarki memori adalah konsep penting dalam desain sistem komputer yang mengatur dan mengelola berbagai tingkat memori dengan berbagai karakteristik kinerja dan biaya. Kendala desain pada memori komputer sering kali dapat disimpulkan dengan tiga pertanyaan kunci: berapa banyak memori yang diperlukan, seberapa cepat akses yang diinginkan, dan seberapa mahal memori tersebut.

Trade-off antara kapasitas, waktu akses, dan biaya menjadi fokus utama dalam hierarki memori. Semakin cepat waktu akses, biaya per bit akan semakin tinggi. Sebaliknya, semakin besar kapasitas memori, biaya per bit akan semakin kecil. Namun, peningkatan kapasitas seringkali berdampak pada peningkatan waktu akses, yang dapat mengurangi kinerja sistem secara keseluruhan.

Untuk mengatasi dilema ini, pendekatan yang diambil adalah menggunakan hierarki memori. Hierarki memori menggabungkan berbagai jenis memori dengan tingkat kinerja dan biaya yang berbeda ke dalam satu sistem. Dengan menggunakan hierarki memori, sistem komputer dapat mencapai keseimbangan optimal antara kinerja, kapasitas, dan biaya. Hierarki memori memungkinkan penggunaan sumber daya secara efisien, meningkatkan responsivitas sistem, dan menyediakan kapasitas penyimpanan yang memadai untuk berbagai jenis aplikasi dan beban kerja.

Berikut adalah konsep piramida memori:

Dalam konsep piramida memori, semakin tinggi posisi memori dalam piramida maka semakin kecil ukurannya dan semakin cepat kecepatan memori tersebut.



Peran Dan Fungsi Cache Memori

Cache memori adalah komponen penting dalam sistem komputer yang bertujuan untuk meningkatkan kinerja dengan menyimpan data yang sering diakses secara berulang-ulang. Salah satu jenis cache yang umum adalah cache disk, di mana sebagian dari memori utama digunakan sebagai buffer untuk menahan data sementara yang akan dibaca ke disk.

Fungsi utama dari cache disk adalah untuk mempercepat akses data ke disk. Dengan menyimpan data yang sering diakses dalam cache, sistem dapat mengakses data tersebut dengan lebih cepat karena cache berada di antara CPU dan memori utama. Hal ini mengurangi waktu yang dibutuhkan untuk membaca atau menulis data dari atau ke disk, yang pada gilirannya meningkatkan kinerja sistem secara keseluruhan. Selain itu, cache disk juga membantu mengoptimalkan penggunaan sumber daya dengan mengurangi jumlah transfer data kecil antara memori utama dan disk.

Dengan demikian, cache disk memberikan kontribusi yang signifikan dalam meningkatkan responsivitas sistem dan meningkatkan kinerja secara keseluruhan. Dengan menyimpan data yang sering diakses dalam cache, sistem dapat menghemat waktu yang diperlukan untuk mengakses data dari penyimpanan utama, sehingga mempercepat operasi sistem secara keseluruhan.

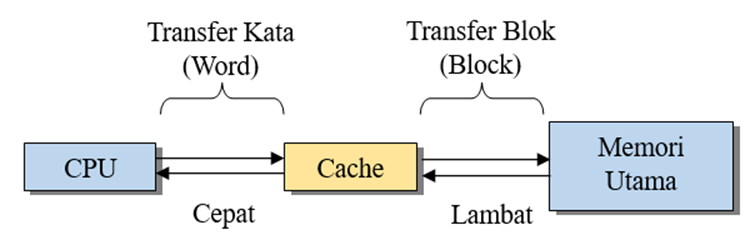

Berikut adalah konsep cache dan memori utama:

·     Cache Tunggal

·     Organisasi Cache Tiga Tingkat

Semakin dekat letak cache memori dengan CPU maka semakin cepat kecepatan cache memori tersebut. Dan begitu juga sebaliknya, Semakin dekat letak cache memori dengan Memori utama maka semakin lambat kecepatan cache memori tersebut.



Kesimpulan

Jadi dapat disimpulkan bahwa Cache memory, sebagai konsep utama dalam manajemen memori, memfasilitasi akses cepat ke data yang sering diakses oleh CPU. Sebelum memahami cache memory, pemahaman akan karakteristik utama sistem memori, termasuk lokasi, kapasitas, metode akses, dan kinerja memori, diperlukan. Metode akses data memori, seperti akses sekuensial, langsung, acak, dan asosiatif, memiliki karakteristik dan kegunaan masing-masing. Dalam konteks hierarki memori, penting untuk menemukan keseimbangan antara kapasitas, waktu akses, dan biaya untuk meningkatkan efisiensi sistem komputer. Cache memory, terutama cache disk, berperan penting dalam meningkatkan responsivitas sistem dengan menyimpan data yang sering diakses oleh CPU. Dengan pemahaman yang mendalam tentang aspek-aspek tersebut, pengembang sistem dapat meningkatkan kinerja memori dan secara keseluruhan meningkatkan kinerja sistem komputer.
